Магнитный поток
Вектор магнитной индукции \(~\vec B\) характеризует магнитное поле в каждой точке пространства. Введем еще одну величину, зависящую от значения вектора магнитной индукции не в одной точке, а во всех точках произвольно выбранной поверхности. Эту величину называют потоком вектора магнитной индукции, или магнитным потоком.
Выделим в магнитном поле настолько малый элемент поверхности площадью ΔS, чтобы магнитную индукцию во всех его точках можно было считать одинаковой. Пусть \(~\vec n\) — нормаль к элементу, образующая угол α с направлением вектора магнитной индукции (рис. 1).
Потоком вектора магнитной индукции через поверхность площадью ΔS называют величину, равную произведению модуля вектора магнитной индукции \(~\vec B\) на площадь ΔS и косинус угла α между векторами \(~\vec B\) и \(~\vec n\) (нормалью к поверхности):
Произведение B∙cos α = Вn представляет собой проекцию вектора магнитной индукции на нормаль к элементу. Поэтому
Поток может быть как положительным, так и отрицательным в зависимости от значения угла α.
Если магнитное поле однородно, то поток через плоскую поверхность площадью S равен:
Поток магнитной индукции наглядно может быть истолкован как величина, пропорциональная числу линий вектора \(~\vec B\) , пронизывающих данную площадку поверхности.
Вообще говоря, поверхность может быть замкнутой. В этом случае число линий индукции, входящих внутрь поверхности, равно числу линий, выходящих из нее (рис. 2). Если поверхность замкнута, то положительной нормалью к поверхности принято считать внешнюю нормаль.
Линии магнитной индукции замкнуты, что означает равенство нулю потока магнитной индукции через замкнутую поверхность. (Выходящие из поверхности линии дают положительный поток, а входящие – отрицательный.) Это фундаментальное свойство магнитного поля связано с отсутствием магнитных зарядов. Если бы не было электрических зарядов, то и электрический поток через замкнутую поверхность был бы равен нулю.
Электромагнитная индукция
Открытие электромагнитной индукции
В 1821 г. Майкл Фарадей записал в своем дневнике: «Превратить магнетизм в электричество». Через 10 лет эта задача была им решена.
М. Фарадей был уверен в единой природе электрических и магнитных явлений, но долгое время взаимосвязь этих явлений обнаружить не удавалось. Трудно было додуматься до главного: только меняющееся во времени магнитное поле может возбудить электрический ток в неподвижной катушке или же сама катушка должна двигаться в магнитном поле.

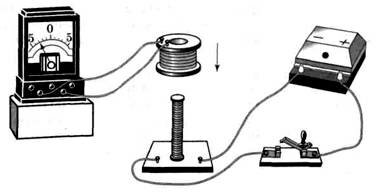

Открытие электромагнитной индукции, как назвал Фарадей это явление, было сделано 29 августа 1831 г. Вот краткое описание первого опыта, данное самим Фарадеем. «На широкую деревянную катушку была намотана медная проволока длиной в 203 фута (фут равен 304,8 мм), и между витками ее намотана проволока такой же длины, но изолированная от первой хлопчатобумажной нитью. Одна из этих спиралей была соединена с гальванометром, а другая — с сильной батареей, состоящей из 100 пар пластин... При замыкании цепи удалось заметить внезапное, но чрезвычайно слабое действие на гальванометр, и то же самое замечалось при прекращении тока. При непрерывном же прохождении тока через одну из спиралей не удавалось отметить ни действия на гальванометр, ни вообще какого-либо индукционного действия на другую спираль, не смотря на то что нагревание всей спирали, соединенной с батареей, и яркость искры, проскакивающей между углями, свидетельствовали о мощности батареи».
Итак, первоначально была открыта индукция в неподвижных друг относительно друга проводниках при замыкании и размыкании цепи. Затем, ясно понимая, что сближение или удаление проводников с током должно приводить к тому же результату, что и замыкание и размыкание цепи, Фарадей с помощью опытов доказал, что ток возникает при перемещении катушек относительно друг друга (рис. 3).
Знакомый с трудами Ампера, Фарадей понимал, что магнит — это совокупность маленьких токов, циркулирующих в молекулах. 17 октября, как зарегистрировано в его лабораторном журнале, был обнаружен индукционный ток в катушке во время вдвигания (или выдвигания) магнита (рис. 4).
В течение одного месяца Фарадей опытным путем открыл все существенные особенности явления электромагнитной индукции. Оставалось только придать закону строгую количественную форму и полностью вскрыть физическую природу явления. Уже сам Фарадей уловил то общее, от чего зависит появление индукционного тока в опытах, которые внешне выглядят по-разному.
В замкнутом проводящем контуре возникает ток при изменении числа линий магнитной индукции, пронизывающих поверхность, ограниченную этим контуром. Это явление называется электромагнитной индукцией.
И чем быстрее меняется число линий магнитной индукции, тем больше возникающий ток. При этом причина изменения числа линий магнитной индукции совершенно безразлична. Это может быть и изменение числа линий магнитной индукции, пронизывающих неподвижный проводник вследствие изменения силы тока в соседней катушке, и изменение числа линий вследствие движения контура в неоднородном магнитном поле, густота линий которого меняется в пространстве (рис. 5).
Правило Ленца
Индукционный ток, возникший в проводнике, немедленно начинает взаимодействовать с породившим его током или магнитом. Если магнит (или катушку с током) приближать к замкнутому проводнику, то появляющийся индукционный ток своим магнитным полем обязательно отталкивает магнит (катушку). Для сближения магнита и катушки нужно совершить работу. При удалении магнита возникает притяжение. Это правило выполняется неукоснительно. Представьте себе, что дело обстояло бы иначе: вы подтолкнули магнит к катушке, и он сам собой устремился бы внутрь нее. При этом нарушился бы закон сохранения энергии. Ведь механическая энергия магнита увеличилась бы и одновременно возникал бы ток, что само по себе требует затраты энергии, ибо ток тоже может совершать работу. Индуцированный в якоре генератора электрический ток, взаимодействуя с магнитным полем статора, тормозит вращение якоря. Только поэтому для вращения якоря нужно совершать работу, тем большую, чем больше сила тока. За счет этой работы и возникает ин-дукционный ток. Интересно отметить, что если бы магнитное поле нашей планеты было очень большим и сильно неоднородным, то быстрые движения проводящих тел на ее поверхности и в атмосфере были бы невозможны из-за интенсивного взаимодействия индуцированного в теле тока с этим полем. Тела двигались бы как в плотной вязкой среде и при этом сильно разогревались бы. Ни самолеты, ни ракеты не могли бы летать. Человек не мог бы быстро двигать ни руками, ни ногами, так как человеческое тело — неплохой проводник.
Если катушка, в которой наводится ток, неподвижна относительно соседней катушки с переменным током, как, например, у трансформатора, то и в этом случае направление индукционного тока диктуется законом сохранения энергии. Этот ток всегда направлен так, что созданное им магнитное поле стремится уменьшить изменения тока в первичной обмотке.
Отталкивание или притяжение магнита катушкой зависит от направления индукционного тока в ней. Поэтому закон сохранения энергии позволяет сформулировать правило, определяющее направление индукционного тока. В чем состоит различие двух опытов: приближение магнита к катушке и его удаление? В первом случае магнитный поток (или число линий магнитной индукции, пронизывающих витки катушки) увеличивается (рис. 6, а), а во втором случае — уменьшается (рис. 6, б). Причем в первом случае линии индукции В’ магнитного поля, созданного возникшим в катушке индукционным током, выходят из верхнего конца катушки, так как катушка отталкивает магнит, а во втором случае, наоборот, входят в этот конец. Эти линии магнитной индукции на рисунке 6 изображены штрихом.
-
а -
б
Теперь мы подошли к главному: при увеличении магнитного потока через витки катушки индукционный ток имеет такое направление, что создаваемое им магнитное поле препятствует нарастанию магнитного потока через витки катушки. Ведь вектор индукции \(~\vec B'\) этого поля направлен против вектора индукции \(~\vec B\) поля, изменение которого порождает электрический ток. Если же магнитный поток через катушку ослабевает, то индукционный ток создает магнитное поле с индукцией \(~\vec B'\) , увеличивающее магнитный поток через витки катушки.
В этом состоит сущность общего правила определения направления индукционного тока, которое применимо во всех случаях. Это правило было установлено русским физиком Э. X. Ленцем (1804-1865).
Согласно правилу Ленца
возникающий в замкнутом контуре индукционный ток имеет такое на-правление, что созданный им магнитный поток через поверхность, ограниченную контуром, стремится препятствовать тому изменению потока, которое порождает данный ток.
Или
индукционный ток имеет такое направление, что препятствует причине его вызывающей.
В случае сверхпроводников компенсация изменения внешнего магнитного потока будет полной. Поток магнитной индукции через поверхность, ограниченную сверхпроводящим контуром, вообще не меняется со временем ни при каких условиях.
Закон электромагнитной индукции
Опыты Фарадея показали, что сила индукционного тока Ii в проводящем контуре пропорциональна скорости изменения числа линий магнитной индукции \(~\vec B\) , пронизывающих поверхность, ограниченную этим контуром. Более точно это утверждение можно сформулировать, используя понятие магнитного потока.
Магнитный поток наглядно истолковывается как число линий магнитной индукции, пронизывающих поверхность площадью S. Поэтому скорость изменения этого числа есть не что иное, как скорость изменения магнитного потока. Если за малое время Δt магнитный поток меняется на ΔФ, то скорость изменения магнитного потока равна \(~\frac{\Delta \Phi}{\Delta t}\) .
Поэтому утверждение, которое вытекает непосредственно из опыта, можно сформулировать так:
сила индукционного тока пропорциональна скорости изменения магнитного потока через поверхность, ограниченную контуром:
Известно, что в цепи возникает электрический ток в том случае, когда на свободные заряды действуют сторонние силы. Работу этих сил при перемещении единичного положительного заряда вдоль замкнутого контура называют электродвижущей силой. Следовательно, при изменении магнитного потока через поверхность, ограниченную контуром, в нем появляются сторонние силы, действие которых характеризуется ЭДС, называемой ЭДС индукции. Обозначим ее буквой Ei.
Закон электромагнитной индукции формулируется именно для ЭДС, а не для силы тока. При такой формулировке закон выражает сущность явления, не зависящую от свойств проводников, в которых возникает индукционный ток.
Согласно закону электромагнитной индукции (ЭМИ)
ЭДС индукции в замкнутом контуре равна по модулю скорости изменения магнитного потока через поверхность, ограниченную контуром:
Как в законе электромагнитной индукции учесть направление индукционного тока (или знак ЭДС индукции) в соответствии с правилом Ленца?
На рисунке 7 изображен замкнутый контур. Будем считать положительным направление обхода контура против часовой стрелки. Нормаль к контуру \(~\vec n\) образует правый винт с направлением обхода. Знак ЭДС, т. е. удельной работы, зависит от направления сторонних сил по отношению к направлению обхода контура. Если эти направления совпадают, то Ei > 0 и соответственно Ii > 0. В противном случае ЭДС и сила тока отрицательны.
Пусть магнитная индукция \(~\vec B\) внешнего магнитного поля направлена вдоль нормали к контуру и возрастает со временем. Тогда Ф > 0 и \(~\frac{\Delta \Phi}{\Delta t}\) > 0. Согласно правилу Ленца индукционный ток создает магнитный поток Ф’ < 0. Линии индукции B’ магнитного поля индукционного тока изображены на рисунке 7 штрихом. Следовательно, индукционный ток Ii направлен по часовой стрелке (против положительного направления обхода) и ЭДС индукции отрицательна. Поэтому в законе электромагнитной индукции должен стоять знак минус:
В Международной системе единиц закон электромагнитной индукции используют для установления единицы магнитного потока. Эту единицу называют вебером (Вб).
Так как ЭДС индукции Ei выражают в вольтах, а время в секундах, то из закона ЭМИ вебер можно определить следующим образом:
магнитный поток через поверхность, ограниченную замкнутым контуром, равен 1 Вб, если при равномерном убывании этого потока до нуля за 1 с в контуре возникает ЭДС индукции равная 1 В:
Вихревое поле
Изменяясь во времени, магнитное поле порождает электрическое поле. К этому выводу впервые пришел Дж. Максвелл.
Теперь явление электромагнитной индукции предстает перед нами в новом свете. Главное в нем — это процесс порождения магнитным полем поля электрического. При этом наличие проводящего контура, например катушки, не меняет существа дела. Проводник с запасом свободных электронов (или других частиц) лишь помогает обнаружить возникающее электрическое поле. Поле приводит в движение электроны в проводнике и тем самым обнаруживает себя. Сущность явления электромагнитной индукции в неподвижном проводнике состоит не столько в появлении индукционного тока, сколько в возникновении электрического поля, которое приводит в движение электрические заряды.
Электрическое поле, возникающее при изменении магнитного поля, имеет совсем другую структуру, чем электростатическое. Оно не связано непосредственно с электрическими зарядами, и его линии напряженности не могут на них начинаться и кончаться. Они вообще нигде не начинаются и не кончаются, а представляют собой замкнутые линии, подобные линиям индукции магнитного поля. Это так называемое вихревое электрическое поле. Может возникнуть вопрос: а почему, собственно, это поле называется электрическим? Ведь оно имеет другое происхождение и другую конфигурацию, чем статическое электрическое поле. Ответ прост: вихревое поле действует на заряд q точно так же, как и электростатическое, а это мы считали и считаем главным свойством поля. Сила, действующая на заряд, по-прежнему равна \(~\vec F = q \vec E\) , где \(~\vec E\) — напряженность вихревого поля. Если магнитный поток создается однородным магнитным полем, сконцентрированным в длинной узкой цилиндрической трубке радиусом r0 (рис. 8), то из соображений симметрии очевидно, что линии напряженности электрического поля лежат в плоскостях, перпендикулярных линиям \(~\vec B\) , и представляют собой окружности. В соответствии с правилом Ленца при возрастании магнитной индукции \(~\left (\frac{\Delta B}{\Delta t} > 0 \right )\) линии напряженности \(~\vec E\) образуют левый винт с направлением магнитной индукции \(~\vec B\) .
В отличие от статического или стационарного электрического поля работа вихревого поля на замкнутом пути не равна нулю. Ведь при перемещении заряда вдоль замкнутой линии напряженности электрического поля работа на всех участках пути имеет один и тот же знак, так как сила и перемещение совпадают по направлению. Вихревое электрическое поле, так же как и магнитное поле, не потенциальное.
Работа вихревого электрического поля по перемещению единичного положительного заряда вдоль замкнутого неподвижного проводника численно равна ЭДС индукции в этом проводнике.
Итак, переменное магнитное поле порождает вихревое электрическое поле. Но не кажется ли вам, что одного утверждения здесь недостаточно? Хочется знать, каков же механизм данного процесса. Нельзя ли разъяснить, как эта связь полей осуществляется в природе? И вот тут-то ваша естественная любознательность не может быть удовлетворена. Никакого механизма здесь просто нет. Закон электромагнитной индукции — это фундаментальный закон природы, значит, основной, первичный. Действием его можно объяснить многие явления, но сам он остается необъяснимым просто по той причине, что нет более глубоких законов, из которых бы он вытекал в виде следствия. Во всяком случае сейчас такие законы неизвестны. Таковыми являются все основные законы: закон тяготения, закон Кулона и т.д.
Мы, конечно, вольны ставить перед природой любые вопросы, но не все они имеют смысл. Так, например, можно и нужно исследовать причины различных явлений, но пытаться выяснить, почему вообще существует причинность, — бесполезно. Такова природа вещей, таков мир, в котором мы живем.
