Kvant. Теорема Гаусса

Черноуцан А. И. Силовые линии и теорема Гаусса //Квант. — 1990. — № 3. — С. 52-55.

По специальной договоренности с редколлегией и редакцией журнала "Квант"

Из школьного курса физики вы знаете, что наглядное представление об электрическом поле можно получить по картинке силовых линий (договоримся под «электрическим» полем здесь понимать электростатическое поле). Проводя касательную к силовой линии, мы узнаём направление вектора напряженности (стрелки на линиях укажут, куда именно направить этот вектор), сравнивая густоту силовых линий в разных местах (т. е. число силовых линий, проходящих через единичную площадку перпендикулярно к ней), выясняем, где и во сколько раз больше величина напряженности. Однако значение силовых линий этим не исчерпывается.

Хорошо знакомое вам свойство непрерывности линий в пустом пространстве отражает, на самом деле, важнейшее свойство электрического поля. Сформулируем его: электрическое поле устроено так, что можно проводить силовые линии, соблюдая правило густоты и не обрывая их при этом в пустом пространстве между зарядами; линии начинаются на положительных зарядах и заканчиваются на отрицательных; на каждом заряде начинается (или заканчивается) число линий, пропорциональное его величине.

Вы удивлены? Вам это свойство кажется очевидным, само собой разумеющимся? Это далеко не так. Будь закон Кулона чуть-чуть иным, и провести силовые линии непрерывно уже не удалось бы. Возьмем, к примеру, точечный заряд. По мере удаления от него густота силовых линий уменьшается. Так, при увеличении расстояния от заряда в 2 раза густота линий уменьшится в 4 раза (число линий не изменится, а площадь поверхности сферы увеличится в 4 раза). Во столько же раз уменьшится и напряженность электрического поля. Но только благодаря тому, что в законе Кулона стоит \(~\frac{1}{r^2}\)! Если бы, например, там было \(~\frac{1}{r^3}\), то напряженность уменьшилась бы не в 4, а в 8 раз, и для соблюдения правила густоты половину силовых линий пришлось бы оборвать на пути от r до 2r. И это в пустом пространстве!

Математически строгим выражением свойства непрерывности силовых линий электрического поля является теорема Гаусса. Для того чтобы сформулировать и доказать ее, нам надо сначала перейти от качественного языка силовых линий к точным количественным представлениям. Начнем с того, что несколько перефразируем свойство непрерывности линий.

Рассмотрим произвольную замкнутую поверхность. Если внутри поверхности зарядов нет, то число вышедших из нее линий в точности равно числу вошедших. Удобно входящие линии учитывать наряду с выходящими, но приписывать им знак «минус». Тогда можно сказать, что полное число выходящих из «пустой» поверхности силовых линий равно нулю. Если же внутри поверхности находится какой-нибудь заряд, то, очевидно, что полное число линий, выходящих из поверхности, будет пропорционально величине этого заряда. Это и есть качественная формулировка теоремы Гаусса. Но — пойдем дальше.

Введем скалярную величину Φ — ее называют потоком вектора напряженности через некоторую маленькую площадку:

\(~\Phi = ES \cos \alpha\) . (1)

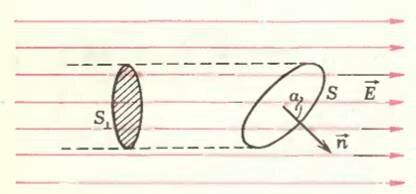

Здесь \(~\vec E\) — напряженность поля в месте нахождения выбранной площадки (раз площадка маленькая, поле можно считать однородным), S — площадь площадки, α — угол между вектором \(~\vec E\) и вектором \(~\vec n\) нормали к площадке. Посмотрите на рисунок 1: число силовых линий, пронизывающих площадку S, равно произведению их густоты на площадь поперечной площадки \(~S_{\perp} = S \cos \alpha\). Так как густота линий пропорциональна Е, полное число силовых линий, проходящих через площадку, пропорционально потоку Φ. Всем силовым линиям, выходящим из некоторой замкнутой поверхности, соответствует поток через всю эту поверхность (т. е. сумма потоков через отдельные маленькие участки поверхности). Чтобы выходящие линии давали положительный вклад в поток, а входящие — отрицательный, договоримся, чтобы нормаль к поверхности всюду «смотрела» наружу.

Рис. 1

Теперь понятно, что теорему Гаусса можно сформулировать так: поток вектора напряженности электрического поля через любую замкнутую поверхность пропорционален полному заряду, заключенному внутри этой поверхности. Чтобы доказать эту теорему, а заодно и вычислить коэффициент пропорциональности, рассмотрим сначала простое, но очень важное свойство величины Φ.

Запишем формулу (1) в виде \(~\Phi = (E \cos \alpha) S = E_n S\), где E_n — проекция вектора \(~\vec E\) на направление нормали \(~\vec n\). Если поле создается несколькими зарядами, то по принципу суперпозиции \(~\vec E = \vec E_1 + \vec E_2 + \ldots + \vec E_k\). Но проекция суммы векторов равна сумме проекций: E_n = E_1n + E_2n + … + E_kn. Отсюда получаем, что полный поток вектора напряженности равен сумме потоков, создаваемых отдельными зарядами: Φ = Φ₁ + Φ₂ + … + Φ_k. Поэтому можно говорить о вкладе в полный поток от каждого отдельного заряда.

Рис. 2

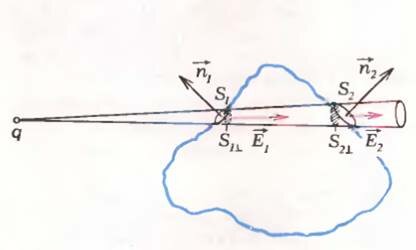

Докажем вначале, что вклад в поток от точечного заряда q, находящегося вне замкнутой поверхности, равен нулю. Рассмотрим два маленьких участка поверхности, отсекаемых узким конусом (рис. 2). Имеем

\(~\begin{matrix} \Phi_1 = E_1 S_1 \cos \alpha_1 = -E_1 S_{1 \perp} \\ \Phi_2 = E_2 S_2 \cos \alpha_2 = E_2 S_{2 \perp} \end{matrix}\) ,

где \(~E_1 = \frac{1}{4 \pi \varepsilon_0} \frac{q}{r^2_1}\) , \(~E_2 = \frac{1}{4 \pi \varepsilon_0} \frac{q}{r^2_2}\) .

Из подобия следует, что

\(~\frac{r^2_1}{r^2_2} = \frac{S_{1 \perp}}{S_{2 \perp}}\) .

Таким образом,

\(~\Phi_1 = -\Phi_2\) , или \(~\Phi_1 + \Phi_2 = 0\).

Аналогичное взаимное уничтожение потоков происходит и для любой другой пары соответствующих участков.

Рис. 3

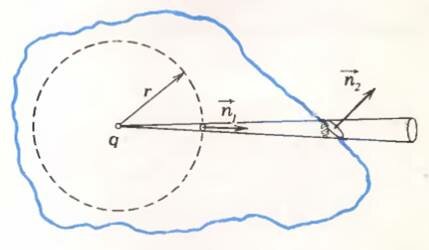

Вычислим теперь вклад в поток от точечного заряда, находящегося внутри замкнутой поверхности. Окружим заряд сферической поверхностью радиусом r (рис. 3). Рассуждая аналогично предыдущему, получим, что в этом случае Φ₁ = Φ₂, т. е. что поток через рассматриваемую произвольную поверхность равен потоку через сферу. А поток через сферу вычислить легко:

\(~\Phi = ES = \frac{1}{4 \pi \varepsilon_0} \frac{q}{r^2} 4 \pi r^2 = \frac{q}{\varepsilon_0}\) .

Таким образом, мы пришли к окончательной формулировке теоремы Гаусса: поток вектора напряженности электрического поля через произвольную замкнутую поверхность равен полному заряду, заключенному внутри этой поверхности, деленному на электрическую постоянную, т. е.

\(~\Phi = \frac{\sum q_{vnutr}}{\varepsilon_0}\) . (2)

Перейдем теперь к самому приятному — начнем пожинать плоды. Первое применение теоремы Гаусса — это вычисление напряженности электрического поля. Сразу оговоримся, что круг задач, решаемых таким способом, не очень широк (в отличие от способа, основанного на использовании принципа суперпозиции). Но все же он существует. Если мы, например, заранее знаем направление вектора напряженности во всех интересующих нас точках пространства, если удалось выбрать замкнутую поверхность, для которой вычисление потока вектора напряженности является простым, то тогда, может быть, нас ждет успех. Но зато какой успех!

Рис. 4

Как известно, много лет потребовалось Ньютону, чтобы доказать, что сила притяжения материальной частицы к шару (Земле) не изменится, если всю массу шара сконцентрировать в его центре. Для проведения доказательства с помощью принципа суперпозиции ему пришлось существенно развить интегральное исчисление. А теперь смотрите, как мы просто справимся с практически такой же задачей. Возьмем шар, равномерно заряженный зарядом Q, и вычислим поле вне его — на расстоянии r от его центра (рис. 4). Из соображений симметрии ясно, что вектор напряженности поля \(~\vec E\) всюду направлен по радиусу. Выразим поток вектора напряженности через сферу радиусом r двумя способами. По определению потока

\(~\Phi = ES = 4 \pi E r^2\) ,

а по теореме Гаусса

\(~\Phi = \frac{Q}{\varepsilon_0}\) .

Отсюда получаем

\(~E = \frac{1}{4 \pi \varepsilon_0} \frac{Q}{r^2}\)

— поле заряженного шара вне его совпадает с полем точечного заряда, помещенного в центр шара.

Рис. 5

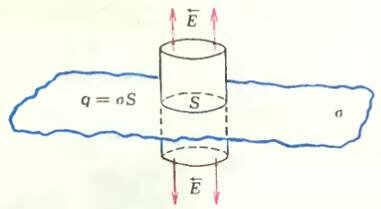

Другой пример: найдем напряженность поля бесконечной заряженной плоскости с поверхностной плотностью заряда σ (рис. 5). Из симметрии понятно, что вектор \(~\vec E\) всюду перпендикулярен плоскости. Выберем замкнутую поверхность в виде цилиндра, расположенного симметрично относительно плоскости. Поток вектора напряженности через боковую поверхность цилиндра равен нулю, а через каждое основание площадью S он равен ES, т. е.

\(~\Phi = 2 ES\) .

Но по теореме Гаусса

\(~\Phi = \frac{\sigma S}{\varepsilon_0}\) .

Приравнивая правые части обоих равенств, получаем

\(~E = \frac{\sigma}{2 \varepsilon_0}\) .

Наконец, последний пример. Он касается одного очень важного свойства проводников. Покажем, что статические заряды проводника всегда располагаются на его поверхности. Доказательство очень простое. Раз напряженность поля внутри проводника равна нулю (иначе возникло бы движение свободных зарядов), то поток вектора напряженности через любую замкнутую поверхность, проведенную внутри проводника, равен нулю. А это означает, что равен нулю и заряд внутри любой сколь угодно малой поверхности в толще проводника. Следовательно, все заряды проводника действительно располагаются на его поверхности.

А теперь — важное замечание. Доказательство электронейтральности объема проводника опирается на теорему Гаусса, которая, как и свойство непрерывности силовых линий, верна только в том случае, если в законе Кулона стоит \(~\frac{1}{r^2}\). Вывод: справедливость закона Кулона можно проверить экспериментально. Для этого достаточно убедиться в электронейтральности толщи проводника.

Вот видите, как много интересного может рассказать лишь одна теорема — теорема Гаусса.
