Спектроскоп

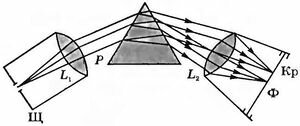

Явление дисперсии лежит в основе устройства призменных спектральных приборов: спектроскопов и спектрографов, которые служат для получения и наблюдения спектров. Ход лучей в простейшем спектрографе показан на рисунке 17.33. После освещаемой источником света щели Щ, помещенной в фокусе линзы L₁ коллиматора, идет пучок расходящихся лучей, который, пройдя линзу L₁ (коллиматорный объектив) становится параллельным пучком лучей. Этот параллельный пучок, преломляясь в призме, разлагается на пучки света разного цвета (разной \(\lambda\)), которые собираются линзой L₂ (камерным объективом) в ее фокальной плоскости, и вместо одного изображения щели получается целый ряд изображений. Каждой частоте (узкому спектральному интервалу) соответствует свое изображение. Совокупность этих изображений и представляет собой спектр.

Рис. 17.33

Спектр можно наблюдать через окуляр, используемый в качестве лупы. Такой прибор называют спектроскопом. Если нужно получить фотографию спектра, то фотопластинку помещают в фокальной плоскости камерного объектива. Прибор для фотографирования спектра называют спектрографом.
