A. Напряжение

Разность потенциалов. Напряжение

Работа сил электростатического поля по перемещению заряда q₀ из точки 1 в точку 2 поля

\(~A_{12} = W_{p1} - W_{p2} .\)

Выразим потенциальную энергию через потенциалы поля в соответствующих точках:

\(~W_{p1} = q_0 \varphi_1 , W_{p2} = q_0 \varphi_2 .\)

Тогда

\(~A_{12} = q_0 (\varphi_1 - \varphi_2) .\)

Таким образом, работа определяется произведением заряда на разность потенциалов начальной и конечной точек.

Из этой формулы разность потенциалов

\(~\varphi_1 - \varphi_2 = \frac{A_{12}}{q_0} .\)

Разность потенциалов — это скалярная физическая величина, численно равная отношению работы сил поля по перемещению заряда между данными точками поля к этому заряду.

В СИ единицей разности потенциалов является вольт (В).

1 В — разность потенциалов между двумя такими точками электростатического поля, при перемещении между которыми заряда в 1 Кл силами поля совершается работа в 1 Дж.

Разность потенциалов в отличие от потенциала не зависит от выбора нулевой точки. Разность потенциалов φ₁ - φ₂ часто называют электрическим напряжением между данными точками поля:

\(~U = \varphi_1 - \varphi_2 .\)

Напряжение между двумя точками поля определяется работой сил этого поля по перемещению заряда в 1 Кл из одной точки в другую. В электростатическом поле напряжение вдоль замкнутого контура всегда равно нулю.

Работу сил электрического поля иногда выражают не в джоулях, а в электронвольтах. 1 эВ равен работе, совершаемой силами поля при перемещении электрона (е = 1,6·10^-19 Кл) между двумя точками, напряжение между которыми равно 1 В.

1 эВ = 1,6·10^-19 Кл·1 В = 1,6·10^-19 Дж. 1 МэВ = 10⁶ эВ = 1,6·10^-13 Дж.

Электрическое поле графически можно изобразить не только с помощью линий напряженности, но и с помощью эквипотенциальных поверхностей.

Эквипотенциальной называется воображаемая поверхность, в каждой точке которой потенциал одинаков. Разность потенциалов между двумя любыми точками эквипотенциальной поверхности равна нулю.

Следовательно, работа по перемещению заряда вдоль эквипотенциальной поверхности равна 0. Но работа рассчитывается по формуле \(~A = F \Delta r \cos \alpha = q_0E \Delta r \cos \alpha\). Здесь q₀ ≠ 0, Е ≠ 0, Δr ≠ 0. Значит, \(~\cos \alpha = 0 \Rightarrow \alpha = 90^{\circ}\).

Следовательно, линии напряженности перпендикулярны эквипотенциальным поверхностям. Первая эквипотенциальная поверхность металлического проводника — это поверхность самого заряженного проводника, что легко проверить электрометром. Остальные эквипотенциальные поверхности проводятся так, чтобы разность потенциалов между двумя соседними поверхностями была постоянной.

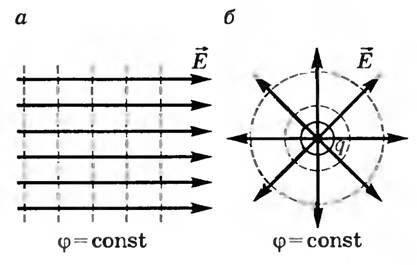

Картины эквипотенциальных поверхностей некоторых заряженных тел приведены на рис. 3.

Рис. 3

Эквипотенциальными поверхностями однородного электростатического поля являются плоскости, перпендикулярные линиям напряженности (рис. 3, а).

Эквипотенциальные поверхности поля точечного заряда представляют собой сферы, в центре которых расположен заряд q (рис. 3, б).
