A. Метод Френеля

Метод зон Френеля

Для нахождения результата интерференции вторичных волн Френель предложил метод разбиения волнового фронта на зоны, называемые зонами Френеля. 

Предположим, что источник света S (рис. 17.18) точечный и монохроматический, а среда, в которой распространяется свет, изотропная. Волновой фронт в произвольный момент времени будет иметь форму сферы радиусом \(~r=ct.\) Каждая точка на этой сферической поверхности является вторичным источником волн. Колебания во всех точках волновой поверхности происходят с одинаковой часто-той и в одинаковой фазе. Следовательно, все эти вторичные источники когерентны. Для нахождения амплитуды колебаний в точке М необходимо произвести сложение когерентных колебаний от всех вторичных источников на волновой поверхности.

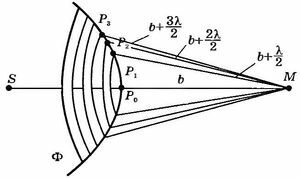

Рис. 17.18

Френель разбил волновую поверхность Ф на кольцевые зоны такого размера, чтобы расстояния от краев зоны до точки М отличались на \(\frac{\lambda}{2},\) т.е. \(P_1M - P_0M = P_2M - P_1M = \frac{\lambda}{2}.\)

Так как разность хода от двух соседних зон равна \(\frac{\lambda}{2},\) то колебания от них приходят в точку М в противоположных фазах и при наложении эти колебания будут взаимно ослаблять друг друга. Поэтому амплитуда результирующего светового колебания в точке М будет равна

\(A = A_1 - A_2 + A_3 - A_4 + \ldots \pm A_m,\) (17.5)

где \(A_1, A_2, \ldots , A_m,\) — амплитуды колебаний, возбуждаемых 1-й, 2-й, .., m-й зонами.

Френель предположил также, что действие отдельных зон в точке М зависит от направления распростронения (от угла \(\varphi_m\) (рис. 17.19) между нормалью \(~\vec n \) к поверхности зоны и направлением на точку М). С увеличением \(\varphi_m\) действие зон убывает и при углах \(\varphi_m \ge 90^\circ\) амплитуда возбуждаемых вторичных волн равна 0. Кроме того, интенсивность излучения в направлении точки М уменьшается с ростом и вследствие увеличения расстояния от зоны до точки М Учитывая оба фактора, можно записать, что

\(A_1 >A_2 >A_3 > \cdots\)

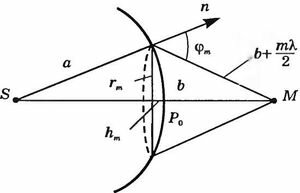

Рис. 17.19

1. Объяснение прямолинейности распространения света.

Общее число зон Френеля, вмещающихся на полусфере радиусом SP₀, равным расстоянию от источника света S до фронта волны, очень велико. Поэтому в первом приближении можно считать, что амплитуда колебаний А_m от некоторой m-й зоны равна среднему арифметическому от амплитуд, примыкающих к ней зон, т.е.

\(A_m = \frac{ A_{m-1} + A_{m+1} }{2}.\)

Тогда выражение (17.5) можно записать в виде

\(A = \frac{A_1}{2} + \Bigr(\frac{A_1}{2} - A_2 + \frac{A_3}{2} \Bigl) + \Bigr( \frac{A_3}{2} - A_4 + \frac{A_5}{2} \Bigl) + \ldots \pm \frac{A_m}{2}.\)

Так как выражения, стоящие в скобках, равны 0, а \(\frac{A_m}{2}\) ничтожно мала, то

\(A = \frac{A_1}{2} \pm \frac{A_m}{2} \approx \frac{A_1}{2}.\) (17.6)

Таким образом, амплитуда колебаний, создаваемая в произвольной точке М сферической волновой поверхностью, равна половине амплитуды, создаваемой одной центральной зоной. Из рисунка 17.19 радиус г_m-ной зоны зоны Френеля \(r_m = \sqrt{\Bigr( b + \frac{m \lambda}{2} \Bigl)^2 - (b + h_m)^2}.\) Так как \(~h_m \ll b\) и длина волны света мала, то \(r_m \approx \sqrt{\Bigr( b + \frac{m \lambda}{2} \Bigl)^2 - b^2} = \sqrt{mb \lambda + \frac{m^2 \lambda^2}{4}} \approx \sqrt{mb\lambda}.\) Значит, радиус первой Учитывая, что \(~\lambda\) длина волны может иметь значения от 300 до 860 нм, получим \(~r_1 \ll b.\) Следовательно, распространение света от S к М происходит так, будто световой поток распространяется внутри очень узкого канала вдоль SM, диаметр которого меньше радиуса первой зоны Френеля, т.е. прямолинейно.

2. Дифракция на круглом отверстии.

Сферическая волна, распространяющаяся из точечного источника S, встречает на своем пути экран с круглым отверстием (рис. 17.20). Вид дифракционной картины зависит от числа зон Френеля, укладывающихся в отверстии. Согласно (17.5) и (17.6) в точке B амплитуда результирующего колебания 

\(A = \frac{A_1}{2} \pm \frac{A_m}{2},\)

где знак "плюс" соответствует нечетным m, а знак "минус" — четным m.

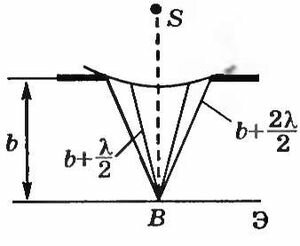

Рис. 17.20

Когда отверстие открывает нечетное число зон Френеля, то амплитуда колебаний в точке В будет больше, чем при отсутствии экрана. Если в отверстии укладывается одна зона Френеля, то в точке В амплитуда \(~A = A_1\) т.е. вдвое больше, чем в отсутствие непрозрачного экрана. Если в отверстии укладываются две зоны Френеля, то их действие в точке В практически уничтожает друг друга из-за интерференции. Таким образом, дифракционная картина от круглого отверстия вблизи точки В будет иметь вид чередующихся темных и светлых колец с центрами в точке В (если m — четное, то в центре темное кольцо, если m — нечетное — светлое кольцо), причем интенсивность максимумов убывает с расстоянием от центра картины.

3. Дифракция на диске.

Пусть диск (рис. 17.21) закрывает m первых зон Френеля. Тогда амплитуда результирующего колебания в точке В равна

\(A = A_{m+1} - A_{m+2} + A_{m+3} + \ldots = \frac{ A_{m+1} }{2} + \Bigr( \frac{ A_{m+1} }{2} - A_{m+2} + \frac{ A_{m+3} }{2} \Bigl) + \cdots\) или \(A = \frac{ A_{m+1} }{2}\)

так как выражения, стоящие в скобках, равны О.

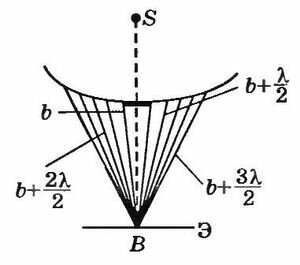

Рис. 17.21

Следовательно, в точке В всегда наблюдается светлое пятно, соответствующее половине действия первой открытой зоны Френеля. Центральный максимум окружен концентрическими с ним темными и светлыми кольцами, а интенсивность убывает с расстоянием от центра картины.
