Барометры. Манометры

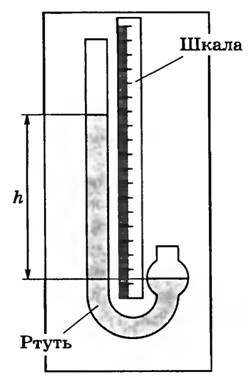

Барометры — приборы, служащие для измерения атмосферного давления. Ртутный барометр (рис. 3) состоит из заполненной ртутью U-образной стеклянной трубки, один конец которой запаян, а на другом находится открытый резервуар с ртутью. Барометр имеет шкалу с миллиметровыми делениями, по которой непосредственно измеряют атмосферное давление в миллиметрах ртутного столба. Оно численно равно высоте столба ртути между ее уровнями в закрытом и открытом коленах барометра.

Рис. 3

Преимущество таких барометров -большая точность показаний. Недостатки — они громоздки, хрупки, пары ртути вредны для здоровья людей.

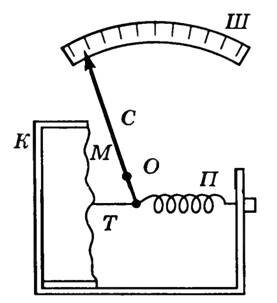

Металлический барометр — анероид (рис. 4) состоит из цилиндрической камеры K, из которой откачан воздух. Камера герметично закрыта тонкой гофрированной крышкой-мембраной М.

Рис. 4

Чтобы атмосферное давление не сплющило мембрану, она соединена посредством тяги Τ с пружиной П, закрепленной на корпусе прибора. К пружине прикреплена стрелка С, конец которой перемещается по шкале Ш. При изменении атмосферного давления мембрана прогибается внутрь или наружу и перемещает стрелку по шкале.

Преимущества анероидов в том, что они удобны в работе, прочны, малогабаритны. Основной недостаток — они менее точны, чем ртутные барометры.

Для измерения давления, большего или меньшего атмосферного, используют манометры. Манометры бывают жидкостные и металлические.

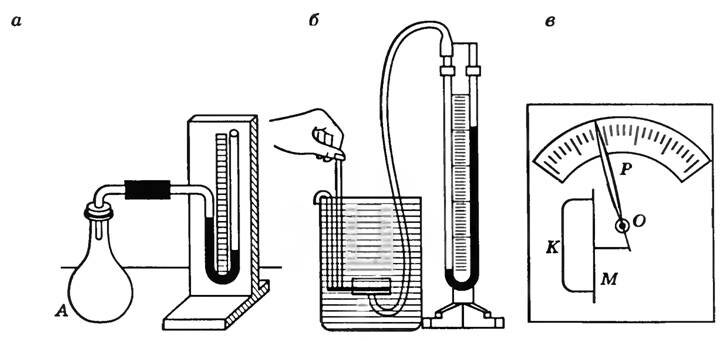

Жидкостный манометр делают в виде U-образной трубки с жидкостью (обычно водой или ртутью), одно колено которой присоединяется к сосуду, давление в котором нужно измерить (рис. 5, а). Уровень жидкости в этом колене понизится (если давление в сосуде больше атмосферного) или повысится (если оно меньше атмосферного) по сравнению с уровнем жидкости во втором колене. Измеряемое давление будет p = p_a ± pgh, где p_a — атмосферное давление, pgh — гидростатическое давление избыточного столба жидкости в колене манометра.

Рис. 5

Для измерения таким манометром давления внутри жидкости к одному из его колен присоединяют с помощью резиновой трубки плоскую коробочку, одна сторона которой затянута резиновой пленкой (рис. 5, б).

Простейший металлический манометр устроен следующим образом (рис. 5, в). Тонкая упругая пластинка Μ — мембрана — герметически закрывает коробку К, из которой частично откачан воздух. К мембране присоединен указатель Р, вращающийся около оси О. При погружении прибора в жидкость мембрана прогибается под действием сил давления, и ее прогиб передается указателю, передвигающемуся по шкале.
