Т. Принцип радиосвязи
Принцип радиотелефонной связи
Электромагнитные волны в настоящее время широко применяются в различных областях радиоэлектроники (отрасль науки и техники, использующая электромагнитные волны для передачи, приема и преобразования информации): радиосвязь, радиовещание, телевидение, радиолокация, радиоуправление, радиотелеметрия, радиометеорология, радиоразведка и др.
Остановимся на принципах современной радиотелефонной связи.
Радиопередачи стали возможны после создания генератора незатухающих колебаний. При радиотелефонной связи колебания давления воздуха в звуковой волне с помощью микрофона превращаются в электрические колебания той же формы. Трудность передачи звукового сигнала состоит в том, что для радиосвязи необходимы колебания высокой частоты, а колебания звукового диапазона — низкочастотные колебания, для излучения которых невозможно построить эффективные антенны. Поэтому колебания звуковой частоты приходится тем или иным способом накладывать на колебания высокой частоты, которые уже переносят их на большие расстояния.

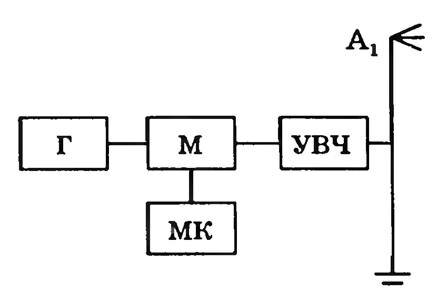

Радиопередающее устройство содержит следующие основные элементы (рис. 1): Г — задающий генератор колебаний высокой частоты, преобразующий энергию источника постоянного напряжения в гармонические колебания высокой частоты. Частоту этих колебаний называют несущей. Она должна быть строго постоянной;
МК — преобразователь сообщений в электрический сигнал, используемый для модуляции колебаний несущей частоты. Вид преобразователя зависит от физической природы передаваемого сигнала: при звуковом сигнале преобразователем является микрофон, при передаче изображений — передающая телевизионная трубка:
Μ — модулятор, в котором происходит модуляция высокочастотного сигнала в соответствии с частотой звукового сигнала, несущего информацию, подлежащую передаче;
УВЧ — обычно имеется один или два каскада усилителя мощности модулированного сигнала;
Α1 — излучающая антенна, предназначенная для излучения электромагнитных волн в окружающее пространство.

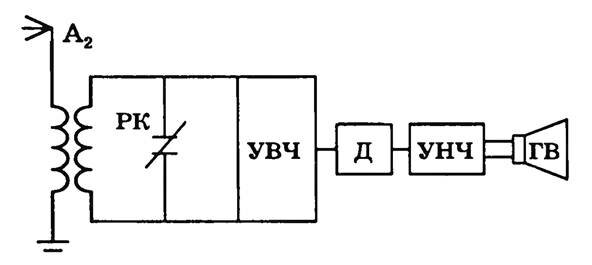

Радиоприемное устройство предназначено для приема информации, передаваемой с помощью электромагнитных волн, излучаемых передающей антенной радиопередатчика. Радиоприемное устройство содержит следующие основные элементы (рис. 2): А2 — приемная антенна служит для улавливания электромагнитных колебаний. Бывают антенны, рассчитанные на при-Рис 15.21 ®^ колебаний строго определен- ной частоты (настроенные антенны), и антенны, не настроенные на определенную частоту (всеволновые антенны). В последнем случае в антенне возникают вынужденные модулированные колебания, возбуждаемые различными радиостанциями;
РК — резонансный контур, настраиваемый на определенную частоту, который из множества принятых антенной сигналов выделяет полезный сигнал;
УВЧ — в РК в результате резонанса происходит увеличение амплитуды напряжения принятых колебаний. Однако при этом дополнительная высокочастотная энергия не создается и мощность принятого сигнала не возрастает. Более того, она даже несколько уменьшается из-за неизбежных потерь энергии на активном сопротивлении входной цепи. Мощность принятого сигнала исключительно мала. Поэтому в усилителе высокой частоты повышается напряжение принятого сигнала и увеличивается его мощность;
Д - детекторный каскад. Здесь усиленный модулированный высокочастотный сигнал преобразуется и из него выделяется модулирующий сигнал, несущий передаваемую информацию. Следовательно, детектирование — процесс, обратный модуляции. В качестве детектора используют приборы с нелинейной характеристикой — электронные лампы и полупроводниковые приборы;
УНЧ — усилитель низкой частоты. Выделенное в детекторном каскаде модулирующее напряжение низкой частоты мало и его усиливают в усилителе низкой частоты;
ГВ — после усиления низкочастотный сигнал поступает на громкоговоритель (телефон).
Литература
Аксенович Л. А. Физика в средней школе: Теория. Задания. Тесты: Учеб. пособие для учреждений, обеспечивающих получение общ. сред, образования / Л. А. Аксенович, Н.Н.Ракина, К. С. Фарино; Под ред. К. С. Фарино. — Мн.: Адукацыя i выхаванне, 2004. — C. 442-443.
