Генератор постоянного тока
Как было показано в предыдущем параграфе, ЭДС в рамке, вращающейся в магнитном поле, дважды меняет свое направление за один оборот рамки. Для получения во внешней цепи постоянного по направлению тока применяют особое механическое переключающее устройство — коллектор.

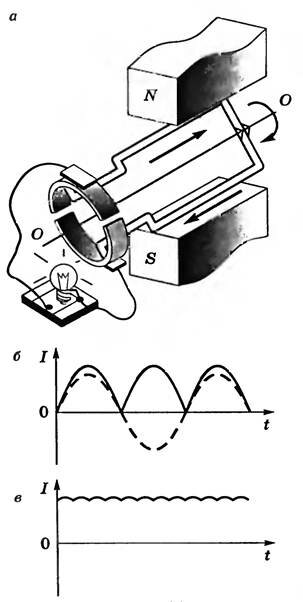

В простейшем случае коллектор представляет собой два изолированных друг от друга полукольца, к которым прикрепляются концы рамки. Полукольца укрепляются на оси и вращаются вместе с рамкой, касаясь при этом неподвижных щеток (рис. 1, а).
В те моменты, когда ток в рамке меняет направление, полукольца меняют щетки. Поэтому во внешней цепи ток все время будет иметь одно и то же направление, но он будет меняться по величине (пульсирующий ток). График изменения тока во внешней цепи, соединенной с генератором, изображен на рисунке 1, б. Пунктирной синусоидой показан ток в рамке; сплошной линией — ток во внешней цепи.
Применяя вместо одной рамки большое число рамок (витков), расположенных под углом друг к другу, можно значительно сгладить пульсацию тока, т.е. получить ток, близкий к постоянному, график которого представляет собой почти прямую, параллельную оси времени (рис. 1, в). Коллектор в этом случае будет состоять из многих изолированных друг от друга пластин.
