Т. Влажность воздуха
Влажность воздуха. Точка росы. Психрометр. Гигрометр
В результате испарения воды с многочисленных водоемов (морей, озер, рек и др.), а также с растительных покровов в атмосферном воздухе всегда содержится водяной пар. От количества водяного пара, содержащегося в воздухе, зависит погода, самочувствие человека, функционирование многих его органов, жизнь растений, а также сохранность технических объектов, архитектурных сооружений, произведений искусств. Поэтому очень важно следить за влажностью воздуха, уметь измерять ее.
Водяной пар в воздухе обычно является ненасыщенным. Перемещение воздушных масс, обусловленное в конечном счете излучением Солнца, приводит к тому, что в одних местах нашей планеты в данный момент испарение воды преобладает над конденсацией, а в других, наоборот, преобладает конденсация.
Воздух, содержащий водяные пары, называют влажным. Для характеристики содержания водяного пара в воздухе вводят ряд величин: абсо лютную влажность, упругость водяного пара и относительную влажность.
Абсолютной влажностью ρ воздуха называют величину, численно равную массе водяного пара, содержащегося в 1 м3 воздуха (т.е. плотность водяного пара в воздухе при данных условиях).
Упругость водяного пара p — это парциальное давление водяного пара, содержащегося в воздухе.
В СИ единицами абсолютной влажности и упругости являются соответственно килограмм на кубический метр (кг/м3) и паскаль (Па).
Иногда используются внесистемные единицы грамм на кубический метр (г/м3) и миллиметр ртутного столба (мм рт. ст.).
Абсолютная влажность и упругость водяного пара связаны между собой уравнением состояния
Если известна только абсолютная влажность или упругость водяного пара, еще нельзя судить, насколько сух или влажен воздух. Для определения степени влажности воздуха необходимо знать, близок или далек водяной пар от насыщения.
Относительной влажностью воздуха φ называют выраженное в процентах отношение абсолютной влажности к плотности ρ0 насыщенного пара при данной температуре (или отношение упругости водяного пара к давлению p0 насыщенного пара при данной температуре):
Чем меньше относительная влажность, тем дальше пар от насыщения, тем интенсивнее происходит испарение. Давление насыщенного пара p0 при заданной температуре — величина табличная. Упругость водяного пара (а значит, и абсолютную влажность) определяют по точке росы.
Пусть при температуре t1 упругость водяного пара p1 Состояние пара на диаграмме р, t изобразится точкой А (рис. 1).
При изобарном охлаждении до температуры tp пар становится насыщенным и его состояние изобразится точкой В. Температуру tp, при которой водяной пар становится насыщенным, называют точкой росы. При охлаждении ниже точки росы начинается конденсация паров: появляется туман, выпадает роса, запотевают окна. Точка росы позволяет определить упругость водяного пара p1, находящегося в воздухе при температуре t1.
Действительно, из рисунка 1 видим, что давление p1 равно давлению насыщенного пара при точке росы p1 = p0tp . Следовательно, \(~\varphi = \frac{p_{0tp}}{p_0} \cdot 100%\)
Точку росы определяют с помощью гигрометров.

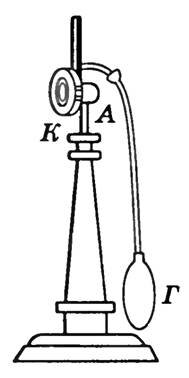

Конденсационный гигрометр представляет собой металлическую коробку А, передняя стенка К которой хорошо отполирована (рис. 2) Внутрь коробки наливают легко испаряющуюся жидкость — эфир — и вставляют термометр. Пропуская через коробку воздух с помощью резиновой груши Г, вызывают сильное испарение эфира и быстрое охлаждение коробки. По термометру замечают температуру, при которой появляются капельки росы на полированной поверхности стенки К. Давление в области, прилегающей к стенке, можно считать постоянным, так как эта область сообщается с атмосферой и понижение давления за счет охлаждения компенсируется увеличением концентрации пара. Появление росы указывает, что водяной пар стал насыщенным. Зная температуру воздуха и точку росы, можно найти парциальное давление водяного пара и относительную влажность.
Относительную влажность определяют также с помощью психрометра.

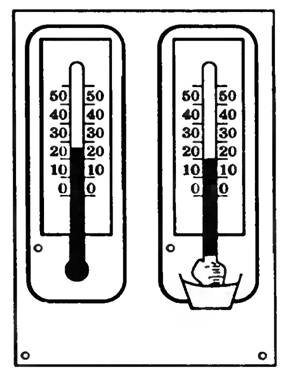

Психрометр состоит из двух термометров, шарик одного из них обмотан тканью, нижние концы которой опущены в сосуд с дистиллированной водой (рис. 3). Сухой термометр регистрирует температуру воздуха, а влажный — температуру испаряющейся воды. Но при испарении жидкости ее температура понижается. Чем суше воздух (меньше его относительная влажность), тем интенсивнее испаряется вода из влажной ткани и тем ниже ее температура. Следовательно, разность показаний сухого и влажного термометров (так называемая психрометрическая разность) зависит от относительной влажности воздуха. Зная эту разность температур, определяют относительную влажность воздуха по специальным психрометрическим таблицам.
Литература
Аксенович Л. А. Физика в средней школе: Теория. Задания. Тесты: Учеб. пособие для учреждений, обеспечивающих получение общ. сред, образования / Л. А. Аксенович, Н.Н.Ракина, К. С. Фарино; Под ред. К. С. Фарино. — Мн.: Адукацыя i выхаванне, 2004. — C. 201-203.
