Взаимодействие проводников с токами

Известные с древних времен явления притяжения разноименных и отталкивания одноименных полюсов магнита напоминают явления взаимодействия разноименных и одноименных электрических зарядов. Однако многочисленные попытки ученых установить связь между электрическими и магнитными явлениями на протяжении многих столетий оставались безрезультатными. Об этой связи говорит также замеченный факт намагничивания железных предметов и перемагничивания компаса во время грозы.

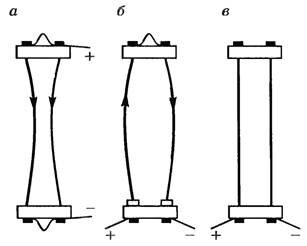

Впервые эта связь была обнаружена X. Эрстедом и А. Ампером в 1820 г. А. Ампер показал, что два параллельных проводника с токами притягиваются или отталкиваются в зависимости от направления тока в них (рис. 1, а, б). Это взаимодействие не может быть вызвано электростатическим полем по следующим причинам. Во-первых, при размыкании цепи (на рисунке 1, в перемычка между верхним» клеммами отсоединена) взаимодействие проводников прекращается, хотя заряды на проводниках н их электростатические поля остаются. Во-вторых, одноименные заряды (электроны в проводнике) всегда только отталкиваются.

Рис. 1

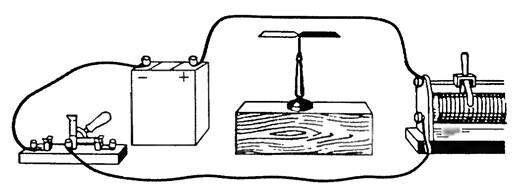

В опыте X. Эрстеда проводник располагают над магнитной стрелкой (или под ней) параллельно ее оси (рис. 2). При пропускании тока по проводнику стрелка отклоняется от своего первоначального положения. При размыкании цепи магнитная стрелка возвращается в свое первоначальное положение. Этот опыт показывает, что в пространстве, окружающем проводник с током, действуют силы, вызывающие поворот магнитной стрелки, то есть силы, подобные тем, которые действуют на нее вблизи постоянных магнитов.

Рис. 2

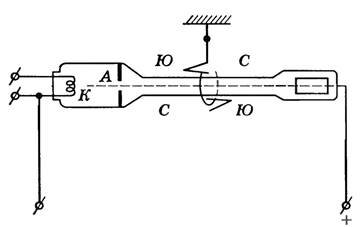

Действие магнитных сил обнаружено в пространстве вокруг отдельно движущихся заряженных частиц. Так, А.Ф.Иоффе в 1911 г. наблюдал отклонение магнитных стрелок, расположенных вблизи пучка движущихся электронов. Схема его опыта представлена на рисунке 3. Над и под трубкой находились две одинаковые, но противоположно направленные магнитные стрелки, укрепленные на общем кольце, подвешенном на упругой нити. При прохождении в трубке потока электронов магнитные стрелки поворачивались.

Рис. 3

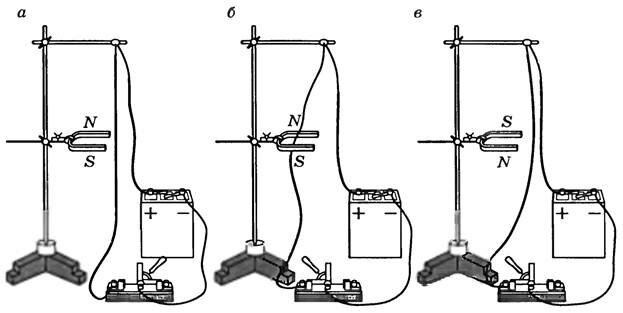

Если часть гибкого проводника, присоединенного к одному полюсу источника, а значит, заряженного, поместить вблизи дугообразного магнита (рис. 4, а), то действие поля магнита на проводник не наблюдается. Однако после замыкания цепи (рис. 4, б, в) проводники приходят в движение. Таким образом, магнитные силы действуют только на движущиеся заряды.

Рис. 4
