Термоядерная реакция

Термоядерная реакция — это реакция синтеза легких ядер в более тяжелые.

Для ее осуществления необходимо, чтобы исходные нуклоны или легкие ядра сблизились до расстояний, равных или меньших радиуса сферы действия ядерных сил притяжения (т.е. до расстояний 10-15 м). Такому взаимному сближению ядер препятствуют кулоновские силы отталкивания, действующие между положительно заряженными ядрами. Для возникновения реакции синтеза необходимо нагреть вещество большой плотности до сверхвысоких температур (порядка сотен миллионов Кельвин), чтобы кинетическая энергия теплового движения ядер оказалась достаточной для преодоления кулоновских сил отталкивания. При таких температурах вещество существует в виде плазмы. Поскольку синтез может происходить только при очень высоких температурах, ядерные реакции синтеза и получили название термоядерных реакций (от греч. therme "тепло, жар").

В термоядерных реакциях выделяется огромная энергия. Например, в реакции синтеза дейтерия с образованием гелия

\(~^2_1D + \ ^2_1D \to \ ^3_2He + \ ^1_0n\)

выделяется 3,2 МэВ энергии. В реакции синтеза дейтерия с образованием трития

\(~^2_1D + \ ^2_1D \to \ ^3_1T + \ ^1_1p\)

выделяется 4,0 МэВ энергии, а в реакции

\(~^2_1D + \ ^3_1T \to \ ^4_2He + \ ^1_0n\)

выделяется 17,6 МэВ энергии.

Рис. 1. Схема реакции дейтерий-тритий

В настоящее время контролируемая термоядерная реакция осуществляется путем синтеза дейтерия \(~^2H\) и трития \(~^3H\). Запасов дейтерия должно хватить на миллионы лет, а запасы легко добываемого лития (для получения трития) вполне достаточны для обеспечения потребностей в течение сотен лет.

Однако при этой реакции большая часть (более 80 %) выделяемой кинетической энергии приходится именно на нейтрон. В результате столкновений осколков с другими атомами эта энергия преобразуется в тепловую. Помимо этого, быстрые нейтроны создают значительное количество радиоактивных отходов.

Поэтому наиболее перспективны «безнейтронные» реакции, например, дейтерий + гелий-3.

\(~D + \ ^3He \to \ ^4He + p\)

У этой реакции отсутствует нейтронный выход, который уносит значительную часть мощности и порождает наведенную радиоактивность в конструкции реактора. Кроме того, запасы гелия-3 на Земле составляют от 500 кг до 1 тонны, однако на Луне он находится в значительном количестве: до 10 млн тонн (по минимальным оценкам — 500 тысяч тонн). В то же время его можно легко получать и на Земле из широко распространённого в природе лития-6 на существующих ядерных реакторах деления.

Термоядерное оружие

На Земле первая термоядерная реакция была осуществлена при взрыве водородной бомбы 12 августа 1953 года на Семипалатинском полигоне. «Ее отцом» стал академик Андрей Дмитриевич Сахаров, трижды удостоенный звания Героя Социалистического Труда за разработку термоядерного оружия. Высокую температуру, необходимую для начала термоядерной реакции, в водородной бомбе получали в результате взрыва входящей в ее состав атомной бомбы, играющей роль детонатора. Термоядерные реакции, происходящие при взрывах водородных бомб, являются неуправляемыми.

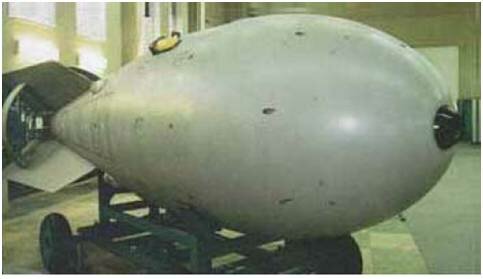

Рис. 2. Водородная бомба

См. также

  1. Термоядерная бомба
  2. Термоядерное оружие

Управляемые термоядерные реакции

Если бы в земных условиях была возможность осуществлять легко управляемые термоядерные реакции, человечество получило бы практически неисчерпаемый источник энергии, так как запасы водорода на Земле огромны. Однако на пути осуществления энергетически выгодных управляемых термоядерных реакций стоят большие технические трудности. Прежде всего необходимо создавать температуры порядка 108 К. Такие сверхвысокие температуры могут быть получены путем создания в плазме электрических разрядов большой мощности.

Токамак

Этот метод используют в установках типа "Токамак" (ТОриодальная КАмера с МАгнитными Катушками), впервые созданных в Институте атомной энергии им. И. В. Курчатова. В таких установках плазму создают в тороидальной камере, являющейся вторичной обмоткой мощного импульсного трансформатора. Его первичная обмотка подключена к батарее конденсаторов очень большой емкости. Камеру заполняют дейтерием. При разряде батареи конденсаторов через первичную обмотку в тороидальной камере возбуждается вихревое электрическое поле, вызывающее ионизацию дейтерия и появление в нем мощного импульса электрического тока, что приводит к сильному нагреванию газа и образованию высокотемпературной плазмы, в которой может возникнуть термоядерная реакция.

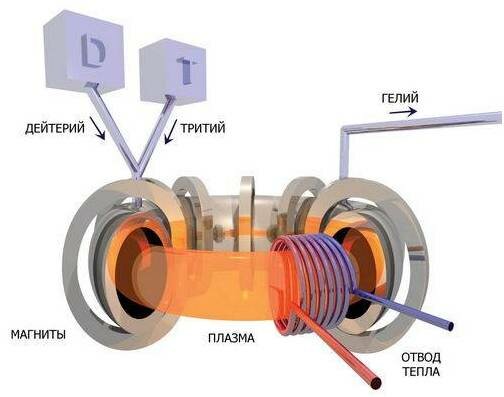

Рис. 3. Принципиальная схема работы реактора

Главная трудность заключается в том, чтобы удержать плазму внутри камеры в течение 0,1-1 с без ее контакта со стенками камеры, поскольку не существует материалов, способных выдерживать столь высокие температуры. Эту трудность удается частично преодолеть с помощью тороидального магнитного поля, в котором находится камера. Под действием магнитных сил плазма скручивается в шнур и как бы "висит" на линиях индукции магнитного поля, не касаясь стенок камеры.

Началом современной эпохи в изучении возможностей термоядерного синтеза следует считать 1969 год, когда на российской установке Токамак Т3 в плазме объемом около 1 м3 была достигнута температура 3 M°C. После этого ученые во всем мире признали конструкцию токамака наиболее перспективной для магнитного удержания плазмы. Уже через несколько лет было принято смелое решение о создании установки JET (Joint European Torus) со значительно большим объемом плазмы (100 м3). Рабочий цикл установки составляет примерно 1 минуту, так как ее тороидальные катушки изготовлены из меди и быстро нагреваются. Эта установка начала работать в 1983 году и остается пока крупнейшим в мире токамаком, обеспечивающим нагрев плазмы до температуры 150 M°C.

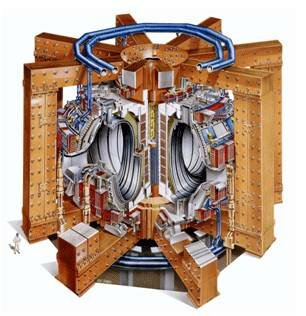

Рис. 4. Конструкция реактора JET

В 2006 представители России, Южной Кореи, Китая, Японии, Индии, Евросоюза и США подписали в Париже соглашение о начале работ по строительству первого Международного термоядерного экспериментального реактора (International Tokamak Experimental Reactor — ITER). Магнитные катушки реактора ITER будут созданы на основе сверхпроводящих материалов (что, в принципе, позволяет работать непрерывно при условии поддержания тока в плазме), так что проектировщики надеются обеспечить гарантированный рабочий цикл длительностью не менее 10 минут.

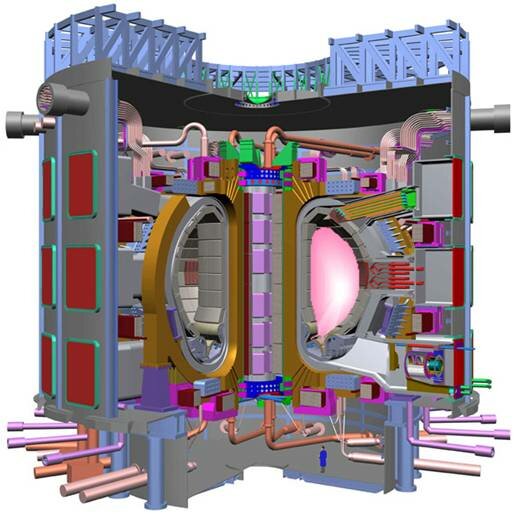

Рис. 5. Конструкция реактора ITER.

Реактор будет построен в районе города Кадараш (Cadarache), расположенного в 60 километрах от Марселя на юге Франции. Работы по подготовке стройплощадки начнутся весной будущего года. Возведение самого реактора планируется начать в 2009 году.

Строительство продлится десять лет, работы на реакторе предполагается проводить в течение двадцати лет. Общая стоимость проекта составляет примерно 10 миллиардов долларов. Сорок процентов расходов будет нести Евросоюз, шестьдесят процентов придутся в равных долях на остальных участников проекта.

См. также

  1. Международный экспериментальный термоядерный реактор
  2. Мирный термояд: Энергонадежды человечества
  3. Новая установка для запуска термоядерного синтеза: 25.01.2010

Лазерный термоядерный синтез (УЛС)

Другим путем достижения этой цели является лазерный термоядерный синтез. Сущность такого метода состоит в следующем. Замороженную смесь дейтерия и трития, приготовленную в виде шариков диаметром менее 1 мм, равномерно облучают со всех сторон мощным лазерным излучением. Это приводит к нагреванию и испарению вещества с поверхности шариков. При этом давление внутри шариков возрастает до величин порядка 1015 Па. Под действием такого давления происходят увеличение плотности и сильное нагревание вещества в центральной части шариков и начинается термоядерная реакция.

В отличие от магнитного удержания плазмы, в лазерном время удержания (т. е. время существования плазмы с высокой плотностью и температурой, определяющее длительность термоядерных реакций) составляет 10–10 — 10–11 с, поэтому ЛТС может осуществляться только в импульсном режиме. Предложение использовать лазеры для термоядерного синтеза впервые было высказано в Физическом институте им. П. Н. Лебедева АН СССР в 1961 Н. Г. Басовым и О. Н. Крохиным.

Рис. 6.

В Ливерморской национальной лаборатории имени Лоуренса в Калифорнии закончено (май 2009) строительство самого мощного в мире лазерного комплекса. Он получил название «Национальная зажигательная установка» (US National Ignition Facility, NIF). Строительство продолжалось 12 лет. На лазерный комплекс было потрачено 3,5 млрд. долл.

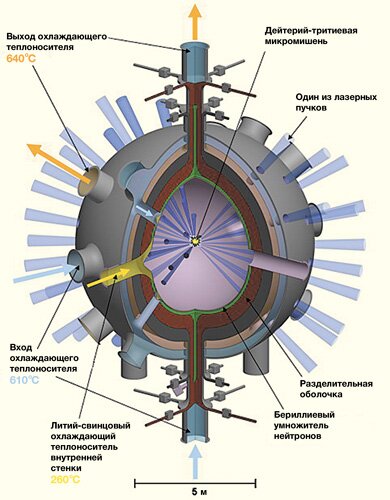

Рис. 7. Принципиальная схема УЛС

В основе NIF – 192 мощных лазера, которые будут одновременно направляться на миллиметровую сферическую мишень (около 150 микрограммов термоядерного топлива – смесь дейтерия и трития; в дальнейшем радиоактивный тритий можно будет заменить легким изотопом гелия-3). Температура мишени достигнет в результате 100 млн. градусов, при этом давление внутри шарика в 100 млрд. раз превысит давление земной атмосферы.

См. также

  1. Национальный комплекс лазерных термоядерных реакций
  2. Мощнейший лазерный выстрел 13.02.2010
  3. Под лазерным прицелом 8.06.2009
  4. Управляемый термоядерный синтез: ТОКАМАКИ против лазерного термояда 16.05.2009

Преимущества синтеза

Сторонники использования термоядерных реакторов для производства электроэнергии приводят следующие аргументы в их пользу:

  • практически неисчерпаемые запасы топлива (водород). Например, количество угля, необходимого для обеспечения работы тепловой электростанции мощностью 1 ГВт составляет 10000 тонн в день (десять железнодорожных вагонов), а термоядерная установка такой же мощности будет потреблять в день лишь около 1 килограмма смеси D + T. Озеро среднего размера в состоянии обеспечить любую страну энергией на сотни лет. Это делает невозможным монополизацию горючего одной или группой стран;
  • отсутствие продуктов сгорания;
  • нет необходимости использовать материалы которые могут быть использованы для производства ядерного оружия, таким образом исключается случаи саботажа и терроризма;
  • по сравнению с ядерными реакторами, вырабатывается незначительное количество радиоактивных отходов с коротким периодом полураспада;
  • реакция синтеза не производит атмосферных выбросов углекислоты, что является главным вкладом в глобальное потепление.

Почему создание термоядерных установок столь затянулось?

1. Долгое время считалось, что проблема практического использования энергии термоядерного синтеза не требует срочных решений и действий, так как еще в 80-х годах прошлого столетия источники ископаемого топлива казались неистощимыми, а проблемы экологии и изменения климата не волновали общественность.
На основании оценок Геологической службы США (2009) рост мировой добычи нефти будет продолжаться не более 20 ближайших лет (другие специалисты предсказывают, что пик добычи будет достигнут уже через 5–10 лет), после чего объем добываемой нефти начнет уменьшаться со скоростью около 3 % в год. Перспективы добычи природного газа выглядят ненамного лучше. Обычно говорят, что каменного угля нам хватит еще на 200 лет, но этот прогноз основан на сохранении существующего уровня добычи и расхода. Между тем, потребление угля сейчас возрастает на 4,5 % в год, что сразу сокращает упомянутый период в 200 лет всего до 50 лет! Из сказанного ясно, что уже сейчас мы должны готовиться к окончанию эпохи использования ископаемых типов горючего.
2. Термоядерную установку нельзя создать и продемонстрировать в малых размерах. Научно-технические возможности и преимущества термоядерных установок могут быть проверены и продемонстрированы лишь на достаточно крупных станциях, типа упоминавшегося реактора ITER. Общество просто не было готово к финансированию столь крупных проектов, пока не было достаточной уверенности в успехе.

См. также

  1. На пути к термоядерной энергетике
  2. Почему ученые не хотят верить в возможность холодного ядерного синтеза
  3. Управляемый термоядерный синтез
